Um túnel de 400 metros na Marginal Pinheiros enfrentava solo argiloso de baixa resistência. A escavação mecanicamente exigia dados precisos de deformação. A análise geotécnica para túneis em solo mole em São Paulo forneceu os parâmetros de rigidez e poropressão. O estudo permitiu definir o método construtivo. A previsão de recalques na superfície ficou dentro do tolerável. A campanha combinou ensaios de laboratório, CPTU e piezômetros. Sem essa etapa, o risco de colapso do frente de avanço era real. O solo paulistano, com sua camada de argila mole sedimentar, exige investigação criteriosa. A experiência local mostra que negligenciar a variabilidade lateral pode comprometer prazos e orçamentos. Por isso, antes de qualquer projeto subterrâneo na cidade, a análise geotécnica para túneis em solo mole é o primeiro passo técnico.
Em São Paulo, a argila mole da bacia sedimentar exige parâmetros de deformação de alta resolução para túneis; sem eles, o risco de recalque diferencial é elevado.
Procedimento e escopo
São Paulo está sobre a Bacia Sedimentar, com espessas camadas de argila orgânica e mole. Essa formação geológica é compressível e de baixa resistência ao cisalhamento. A alta umidade natural agrava a deformabilidade. Para túneis, a característica mais crítica é a razão de sobreadensamento (OCR), que define o comportamento tensão-deformação. O laboratório realiza ensaios de adensamento e triaxiais cíclicos. Complementa-se com o monitoramento de escavações para validar os modelos numéricos.
O teor de umidade varia de 40% a 120% em locais da várzea do Tietê.
A resistência não drenada (Su) típica fica entre 10 kPa e 60 kPa.
A sensibilidade da argila pode atingir valores superiores a 8, exigindo cuidados com amolgamento.
Essa combinação faz da análise geotécnica para túneis em solo mole em São Paulo uma especialidade que vai além da sondagem rotineira.

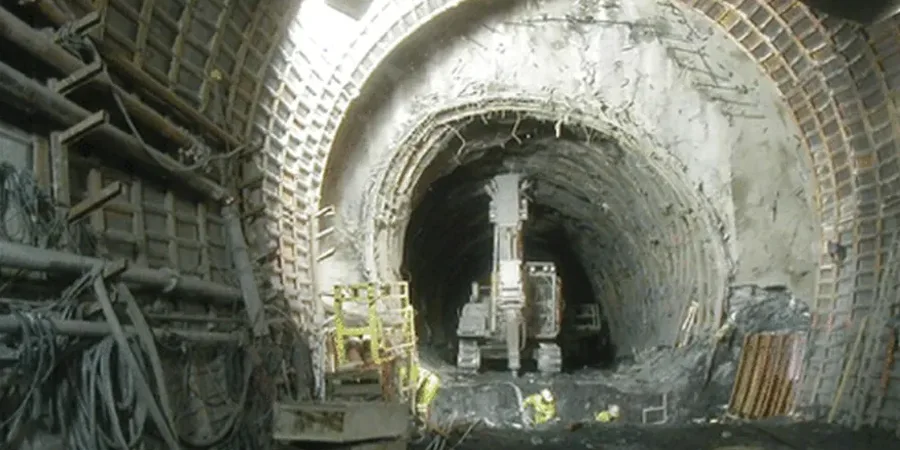

Imagem técnica de referência — São Paulo
Contexto geotécnico local
Em São Paulo, a ocorrência de argila mole com lentes de areia fina cria caminhos preferenciais de percolação. Muitas vezes o engenheiro de projeto não considera a anisotropia de permeabilidade. O resultado é uma previsão otimista de vazão e recalque. Durante a escavação do túnel, a entrada de água pode causar piping e perda de suporte no frente. A análise geotécnica para túneis em solo mole em São Paulo precisa mapear essas heterogeneidades. Ignorar a variação lateral do solo pode gerar colapso localizado. A cidade já registrou paralisações de obra por subestimação da carga hidráulica. O monitoramento contínuo com piezômetros de corda vibrante é indispensável.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Parâmetros técnicos
Parâmetro
Valor típico
Resistência não drenada (Su)
10 – 60 kPa (Vane Test e triaxial UU)
Razão de sobreadensamento (OCR)
1,0 – 2,5 (adensamento oedométrico)
Módulo de Young (E)
2 – 15 MPa (triaxial CK0U)
Coeficiente de adensamento (cv)
1e-3 a 1e-2 cm²/s (adensamento)
Poropressão gerada (Δu)
0,5 – 0,9 Su (CPTU e piezômetros)
Serviços técnicos vinculados
01
Campanha de ensaios de laboratório e campo
Execução de sondagens mistas (SPT + CPTU) em alinhamento do túnel. Ensaios de adensamento, triaxial CIU e CK0U, Vane Test de campo. Determinação de parâmetros de deformação e resistência para modelagem numérica.
02
Modelagem geotécnica e relatório de subsídios
Elaboração de perfil geotécnico detalhado com seções transversais. Cálculo de recalques induzidos pela escavação, análise de estabilidade de frente e dimensionamento de suporte primário. Inclusão de recomendações de instrumentação.
Normas de referência
ABNT NBR 6122:2019 (Projeto e execução de fundações), ABNT NBR 11682:2009 (Estabilidade de taludes), Eurocode 7 (EN 1997-1:2004) – abordagem de estados-limite para túneis
Dúvidas habituais
Qual a diferença entre SPT e CPTU na análise de túneis em solo mole?
O SPT fornece resistência à penetração (N) e amostras deformadas. O CPTU mede resistência de ponta, atrito lateral e poropressão em perfil contínuo. Para argila mole, o CPTU é mais sensível a variações de resistência e permite estimar Su e OCR com maior resolução, essencial para a análise geotécnica para túneis em solo mole em São Paulo.
Quanto custa uma análise geotécnica para túneis em solo mole em São Paulo?
O investimento referencial fica entre R$ 8.900 e R$ 41.740, dependendo da extensão do trecho, número de ensaios e profundidade da investigação. O valor exato é definido após escopo técnico detalhado.
Em quanto tempo fica pronto o estudo geotécnico para túneis?
O prazo típico é de 4 a 8 semanas, considerando mobilização de equipamentos, execução de sondagens, ensaios de laboratório, modelagem e emissão do relatório final. Projetos com ensaios especiais (triaxial cíclico, adensamento) podem estender o cronograma.
