Na bacia sedimentar de São Paulo, o equipamento de perfuração rotativa com circulação de lama bentonítica é a primeira ferramenta que usamos em campo para investigar o subsolo antes de qualquer projeto de muros de contenção. A sonda montada sobre caminhão pesa cerca de 8 toneladas e atinge profundidades de até 30 metros, atravessando camadas de argila siltosa mole e areia fina fofa típicas da região. Coletamos amostras indeformadas com amostrador Shelby de parede fina, seguindo a norma ABNT NBR 9820. Essas amostras vão direto para o laboratório, onde determinamos a resistência ao cisalhamento não drenada no ensaio triaxial rápido. Para complementar a investigação, realizamos o ensayo SPT a cada metro, registrando o N-SPT e recuperando amostras deformadas para classificação táctil-visual.
O subsolo de São Paulo exige investigação geotécnica criteriosa: a argila orgânica mole com N-SPT menor que 4 define o custo do muro de contenção.
Procedimento e escopo
Em São Paulo, o projetista de muros de contenção precisa lidar com a variabilidade dos solos da bacia. Uma observação prática do nosso laboratório: a argila porosa vermelha da região central apresenta coesão aparente de 10 a 25 kPa, mas quando saturada perde resistência rapidamente. Por isso, antes de definir o tipo de muro, executamos ensaios de cisalhamento direto inundado em corpos de prova moldados a partir de amostras indeformadas. Também realizamos ensaios de adensamento edométrico para prever recalques no tardoz da estrutura. O resultado é um perfil de solo com parâmetros de resistência e deformabilidade para cada camada. Quando o lençol freático é raso, instalamos piezômetros Casagrande para medir a poropressão ao longo do tempo. Integramos esses dados com o estudo de estabilidad-taludes para garantir o fator de segurança mínimo de 1,5 exigido pela NBR 11682.

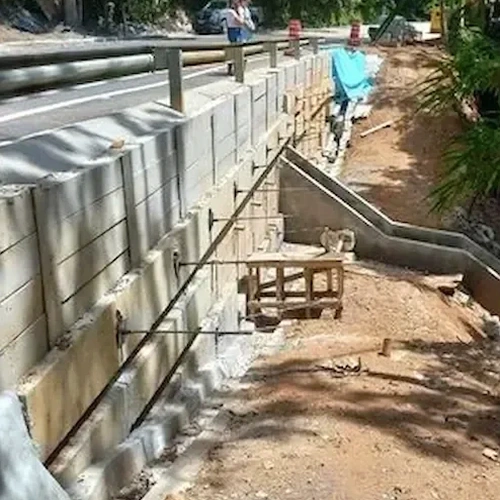

Imagem técnica de referência — São Paulo
Contexto geotécnico local
A argila orgânica mole com N-SPT entre 1 e 4, comum nas várzeas dos rios Tietê e Pinheiros, é o principal risco para muros de contenção em São Paulo. Esse solo tem baixíssima resistência e alta compressibilidade. Se o muro for projetado sem considerar a deformação lenta (adensamento secundário), o tardoz pode recuar vários centímetros ao longo dos anos. Outro perigo é a areia fina fofa saturada, que liquefaz sob carregamento dinâmico. Nessas condições, o fator de segurança deve ser verificado também para condição não drenada com sobrecarga acidental. O projeto precisa considerar a interação solo-estrutura com base em parâmetros medidos em laboratório, não apenas em correlações empíricas.
Realizamos ensaios de cisalhamento direto (ABNT NBR 16553) e triaxial rápido (ABNT NBR 13441) em amostras indeformadas coletadas em São Paulo. Determinamos ângulo de atrito, coesão e resistência não drenada para projeto de muros de contenção.
02
Ensaios de Adensamento e Permeabilidade
Executamos ensaios de adensamento edométrico (ABNT NBR 12007) para prever recalques e permeabilidade em carga constante (ABNT NBR 13292) para avaliar a drenagem no tardoz do muro. Resultados em até 15 dias úteis.
Normas de referência
ABNT NBR 11682:2009 - Estabilidade de Taludes, ABNT NBR 6122:2019 - Projeto e Execução de Fundações, ABNT NBR 6457:2016 - Amostras de Solo - Preparação, ABNT NBR 16553 - Direct Shear Test, ABNT NBR 12007 - One-Dimensional Consolidation
Dúvidas habituais
Quanto custa o projeto de muros de contenção em São Paulo?
O custo referencial para o projeto geotécnico de muros de contenção em São Paulo fica entre R$ 2.280 e R$ 10.910, dependendo da complexidade do subsolo, altura do muro e quantidade de ensaios necessários. O valor pode variar com o volume de investigação.
Qual a profundidade mínima de investigação para muros de contenção?
A profundidade mínima da sondagem deve ser 1,5 vez a altura do muro ou até atingir uma camada competente com N-SPT maior que 18, conforme a NBR 8036. Em São Paulo, onde o solo superficial é mole, a profundidade pode chegar a 25 metros.
Que tipo de muro é mais indicado para solos moles de São Paulo?
Para solos moles com N-SPT menor que 4, o muro de estacas prancha ou o muro de diafragma são mais indicados. Eles transferem a carga para camadas profundas e resistem ao empuxo do solo. O projeto deve incluir verificação de estabilidade global e recalques.
O projeto de muro de contenção precisa de licença ambiental em São Paulo?
Sim, muros com altura superior a 3 metros ou localizados em áreas de proteção de mananciais exigem licenciamento ambiental na CETESB. O projeto deve ser acompanhado de relatório de investigação geotécnica e declaração de estabilidade assinada por engenheiro responsável.
