A execução de paredes diafragma em São Paulo exige equipamentos de grande porte, como clamps hidráulicos e guindastes sobre esteiras, que operam com lama bentonítica para estabilizar a escavação em solos sedimentares da bacia paulistana. Na região central, onde o lençol freático é raso e há camadas de argila mole, o controle da densidade e viscosidade do fluido estabilizante é indispensável. Antes da cravação, realizamos ensaios de resistência com o ensaio SPT para identificar camadas de areia ou argila, e também avaliamos a permeabilidade de campo para dimensionar o sistema de rebaixamento. O monitoramento contínuo da deformação durante a concretagem garante que o painel final atenda às tolerâncias de prumo exigidas pela NBR 6122:2019, especialmente em terrenos com edifícios vizinhos muito próximos.
Em solos sedimentares paulistanos, a parede diafragma oferece rigidez superior à estaca-prancha, com deslocamentos horizontais controlados abaixo de 0,2% da altura escavada.
Procedimento e escopo
O crescimento vertical de São Paulo a partir dos anos 1960 impulsionou a adoção de paredes diafragma como solução de contenção definitiva em subsolos profundos. Hoje, a técnica é padrão em obras de até 35 metros de escavação, combinando alta rigidez estrutural com estanqueidade. As principais características do projeto incluem:
Painéis com espessura entre 40 cm e 120 cm, moldados in loco com fôrma de aço e concreto bombeado.
Controle geotécnico por meio de asentamiento diferencial em edificações lindeiras, monitorado com inclinômetros e marcos superficiais.
Uso de microtremores hvsr para mapear a frequência natural do terreno antes da escavação, prevenindo ressonância com a estrutura final.
O dimensionamento hidráulico considera o gradiente crítico de areias finas da região do Pacaembu, evitando piping durante o rebaixamento. Toda a instrumentação segue os critérios da ABNT NBR 12131:2016 para poços de monitoramento.

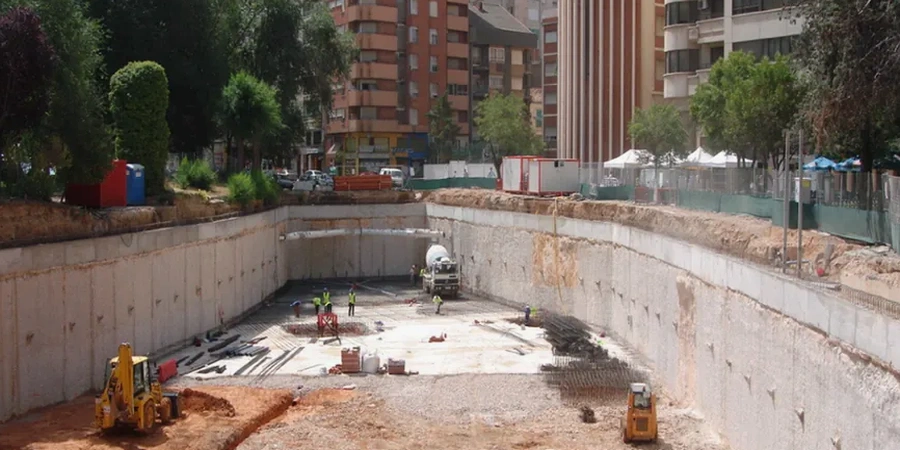

Imagem técnica de referência — São Paulo
Contexto geotécnico local
Um edifício de 18 pavimentos na Avenida Paulista enfrentou recalques diferenciais de 15 mm durante a escavação de três subsolos. A causa foi a perda de lama bentonítica em uma lente de areia fina não detectada na campanha inicial de sondagens. Instalamos injeções de compensação com calda de cimento e reforçamos o monitoramento com piezômetros de corda vibrante. O projeto de parede diafragma foi revisado com aumento de 10% na espessura do painel e redução do espaçamento entre juntas. O risco de colapso de taludes adjacentes exige sempre uma avaliação de estabilidade de taludes prévia à escavação, sobretudo em avenidas movimentadas como a Faria Lima.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Parâmetros técnicos
Parâmetro
Valor típico
Espessura do painel
40 – 120 cm
Profundidade máxima típica
Até 35 m
Resistência à compressão do concreto (fck)
25 – 50 MPa
Tensão admissível no solo de apoio
0,3 – 1,5 MPa
Deslocamento horizontal máximo (H/500)
≤ 70 mm
Viscosidade da lama bentonítica (Marsh)
35 – 50 s
Serviços técnicos vinculados
01
Sondagem mista SPT + rotativa
Executamos sondagens a percussão e rotativa em São Paulo para identificar matacões e camadas de alteração de rocha, fundamentais para definir a profundidade de embutimento dos painéis de parede diafragma.
02
Instrumentação geotécnica
Instalamos inclinômetros, piezômetros e marcos de recalque em obras com parede diafragma, com leituras periódicas durante toda a escavação. Os dados são processados em relatórios diários para a engenharia.
Normas de referência
ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR 12131:2016 — Poços de monitoramento de água subterrânea, ABNT NBR 5674:2012 — Manutenção de edificações (item 5.2.3 – recalques)
Dúvidas habituais
Qual a vantagem da parede diafragma sobre estacas justapostas em São Paulo?
A parede diafragma oferece maior rigidez e estanqueidade, com deslocamentos horizontais até 50% menores que estacas justapostas. Em solos sedimentares paulistanos, com argila mole e areia fina, a continuidade do painel reduz infiltrações e permite escavações mais profundas sem rebaixamento excessivo.
Quanto custa o projeto e execução de parede diafragma em São Paulo?
O custo referencial para projeto e execução de parede diafragma em São Paulo varia entre R$ 4.420 e R$ 18.800 por painel, dependendo da espessura, profundidade e necessidade de instrumentação. O valor inclui sondagens, lama bentonítica, concreto bombeado e monitoramento geotécnico.
Como é feita a junta entre painéis de parede diafragma?
As juntas são executadas com tubo-junta metálico ou perfil de aço, que é removido após o início da pega do concreto. Em São Paulo, adotamos juntas com encaixe tipo macho-fêmea para garantir continuidade estrutural e estanqueidade. O tempo de remoção é controlado por termopares no concreto.
