A ABNT NBR 14545:2021 estabelece o método para ensaio de permeabilidade em laboratório com carga variável, enquanto a NBR 13292:2018 cobre a carga constante. Em São Paulo, a espessa camada de argila porosa da Formação São Paulo exige controle rigoroso do coeficiente de permeabilidade (k). Valores abaixo de 10⁻⁶ cm/s são comuns, mas reentrâncias e lentes de areia alteram o fluxo localmente. Por isso, antes de definir o sistema de rebaixamento, complementamos com calicatas exploratórias para mapear essas heterogeneidades. O ensaio de permeabilidade em laboratório é a ferramenta mais confiável para projetos de drenagem e fundações na cidade.
Em São Paulo, o coeficiente k da argila porosa varia de 10⁻⁵ a 10⁻⁷ cm/s. Um erro de uma ordem de grandeza inviabiliza o projeto de rebaixamento.
Procedimento e escopo
No laboratório, montamos o corpo de prova no permeâmetro de parede rígida ou flexível, dependendo do tipo de solo. Aplicamos gradientes hidráulicos controlados e medimos o volume percolado ao longo do tempo. Para argilas paulistanas, a saturação prévia é essencial — sem ela, o resultado subestima o k real. Utilizamos amostras indeformadas coletadas com tubo Shelby, preservando a estrutura natural. O ensaio de permeabilidade em laboratório permite diferenciar fluxo vertical do horizontal, informação crítica para projetos de drenos verticais em aterros da Zona Sul. Parâmetros comuns obtidos:
Coeficiente de permeabilidade k (cm/s)
Gradiente hidráulico crítico
Porosidade efetiva
Relação de vazios

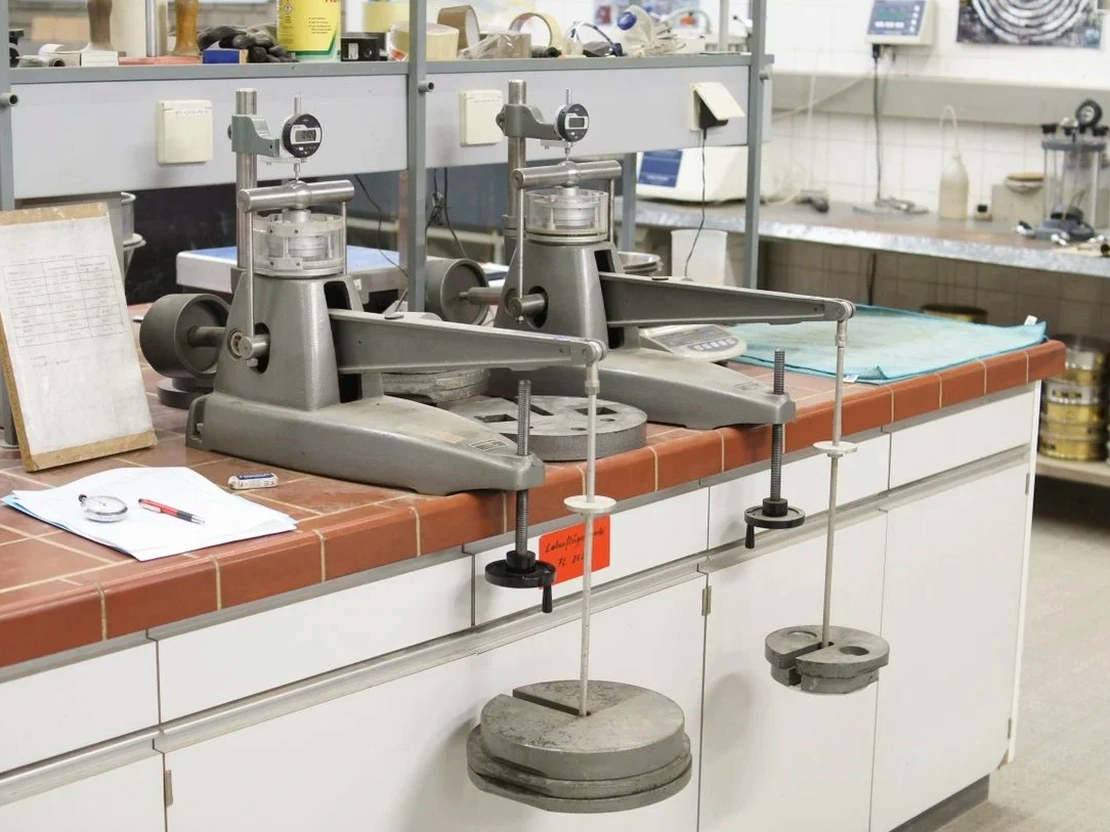

Imagem técnica de referência — São Paulo
Contexto geotécnico local
A bacia sedimentar de São Paulo apresenta espessuras de solo que chegam a 40 metros. O nível d'água varia sazonalmente até 3 metros. O maior risco é projetar rebaixamento com base em permeabilidade de campo mal executada, que superestima o k. Resultado: recalques diferenciais em edifícios vizinhos. O ensaio de permeabilidade em laboratório elimina esse viés, desde que a amostragem seja representativa. Em terrenos da Zona Norte, onde há intercalações de areia fina siltosa, o erro pode chegar a duas ordens de grandeza se ignorarmos a anisotropia.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Parâmetros técnicos
Parâmetro
Valor típico
Coeficiente de permeabilidade (k)
10⁻⁵ a 10⁻⁷ cm/s (argila porosa)
Método de carga
Variável (NBR 14545) ou constante (NBR 13292)
Tipo de permeâmetro
Parede rígida ou flexível
Corpo de prova
Amostra indeformada (tubo Shelby) ou moldada
Gradiente hidráulico
5 a 30, ajustável
Temperatura de referência
20 °C com correção da viscosidade
Serviços técnicos vinculados
01
Ensaio de Carga Variável
Indicado para solos finos (argilas e siltes) com k < 10⁻⁴ cm/s. Utilizamos permeâmetro de parede flexível com pressão confinante, garantindo fluxo unidimensional. Resultados em 5 a 7 dias úteis.
02
Ensaio de Carga Constante
Aplicável a solos granulares (areias e pedregulhos) com k > 10⁻⁴ cm/s. O gradiente é mantido estável por bombeamento. Amostras compactadas na energia Proctor normal. Ideal para projetos de pavimentos e drenagem urbana.
Qual a diferença entre o ensaio de carga variável e constante?
O ensaio de carga variável (NBR 14545) é usado para solos finos, onde o fluxo é lento e a carga hidráulica decai ao longo do tempo. Já o de carga constante (NBR 13292) mantém o gradiente estável e é aplicado a solos granulares com alta permeabilidade. A escolha depende da granulometria do material, definida previamente por ensaio de granulometria.
Quanto tempo leva o ensaio de permeabilidade em laboratório?
Para argilas de São Paulo, o ensaio de carga variável leva de 5 a 7 dias úteis, incluindo saturação e estabilização. O de carga constante é mais rápido, em torno de 3 a 4 dias. O prazo depende da condutividade hidráulica do solo e da quantidade de corpos de prova.
Qual o custo do ensaio de permeabilidade em laboratório em São Paulo?
O custo pode variar conforme o número de amostras e a profundidade de coleta. Consulte orçamento detalhado para seu projeto.
Por que o ensaio de permeabilidade em laboratório é mais confiável que o de campo?
No laboratório, controlamos a saturação, o gradiente e a temperatura, eliminando variáveis como obstrução do furo ou variação do nível d'água. Em solos argilosos de São Paulo, o ensaio de campo pode superestimar o k em até 10 vezes devido a fissuras induzidas pela perfuração. O laboratório garante repetibilidade e rastreabilidade.
