A Bacia Sedimentar de São Paulo acumula espessas camadas de argila orgânica e mole, com SPT abaixo de 4 golpes nos primeiros 15 metros. O projeto de drenos verticais pré-fabricados em São Paulo exige conhecer a permeabilidade horizontal e o coeficiente de adensamento secundário desses solos. Antes de definir o espaçamento em malha triangular ou quadrada, realizamos o ensaio de permeabilidade de campo para calibrar o tempo de consolidação. Também coletamos amostras indeformadas para o ensaio de adensamento oedométrico em laboratório, determinando Cv e Ch. Cada projeto considera a sobrecarga real da obra e o cronograma de execução.
O projeto de drenos verticais pré-fabricados em São Paulo reduz o prazo de adensamento de décadas para meses, com monitoramento contínuo de poropressões.
Procedimento e escopo
São Paulo tem mais de 12 milhões de habitantes e uma mancha urbana que se expandiu sobre várzeas e antigos alagados. Nessas áreas, as argilas moles chegam a 25 metros de espessura, com teor de umidade natural superior a 100%. O projeto de drenos verticais pré-fabricados em São Paulo reduz o prazo de adensamento de décadas para meses. Nosso método inclui:
Cálculo do espaçamento entre drenos com base no raio de influência de Barron
Verificação do smear effect gerado pela cravação do mandril
Dimensionamento da sobrecarga temporária para evitar ruptura de base
Monitoramento com piezômetros e medidores de recalque durante a operação
A instalação segue a norma ABNT NBR 6122:2019 e utiliza drenos tipo banda com geotêxtil filtrante e canaleta plástica.

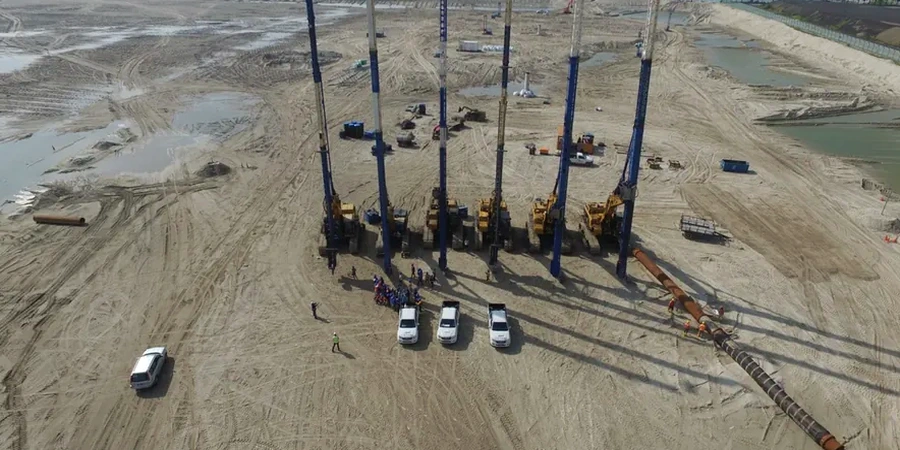

Imagem técnica de referência — São Paulo
Contexto geotécnico local
No bairro do Jaguaré, as argilas orgânicas têm SPT médio de 2 golpes nos primeiros 10 metros; na Vila Leopoldina, os depósitos aluviais apresentam lentes arenosas intercaladas. A diferença é crítica. Em São Paulo, ignorar a heterogeneidade vertical do solo pode gerar recalques diferenciais de até 40 cm entre edifícios vizinhos. Um projeto de drenos verticais pré-fabricados em São Paulo bem dimensionado antecipa essas variações. Quando o solo tem camadas de turfa ou matéria orgânica, o adensamento secundário se torna dominante. Aí, o dreno vertical precisa ser complementado com instrumentação geotécnica para medir poropressões em tempo real.
30 kPa a 120 kPa, ajustada ao fator de segurança ≥ 1,3
Serviços técnicos vinculados
01
Dimensionamento geotécnico de drenos verticais
Cálculo de espaçamento, profundidade e sobrecarga com base em ensaios de campo e laboratório. Inclui análise de adensamento primário e secundário para solos moles de São Paulo.
02
Acompanhamento de instalação e controle tecnológico
Supervisão da cravação dos drenos com verificação de verticalidade e continuidade. Medição de vazão e recalque durante a fase de sobrecarga.
03
Instrumentação e monitoramento de poropressões
Instalação de piezômetros de corda vibrante e marcos superficiais de recalque. Relatórios semanais com gráficos de evolução do adensamento.
Normas de referência
ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR — Test method for geotextile drainage rate, Eurocode 7 (EN 1997-1:2004) — Geotechnical design
Dúvidas habituais
Qual a diferença entre dreno vertical pré-fabricado e dreno de areia?
O dreno pré-fabricado é uma banda geotêxtil com canaleta plástica, instalada por mandril. O dreno de areia exige perfuração e preenchimento com areia limpa. Em São Paulo, o pré-fabricado é mais rápido e indicado para argilas moles com até 35 m de profundidade.
Quanto custa um projeto de drenos verticais em São Paulo?
O custo referencial para projeto e instalação de drenos verticais pré-fabricados em São Paulo fica entre R$ 1.730 e R$ 5.870 por metro linear, variando com o volume, profundidade e necessidade de instrumentação.
Em quanto tempo o adensamento do solo é concluído com drenos verticais?
Para argilas moles típicas de São Paulo, com espessura entre 10 m e 20 m e permeabilidade horizontal de 10⁻⁹ m/s, o adensamento primário ocorre entre 3 e 9 meses com espaçamento de 1,5 m.
Os drenos verticais funcionam em solos com turfa?
Sim, mas o adensamento secundário em turfas é elevado. O projeto de drenos verticais pré-fabricados em São Paulo para esses solos deve incluir monitoramento prolongado e, em alguns casos, pré-carga adicional para compensar o adensamento secundário.
