A NBR 6122:2019, que trata de projetos de fundações, recomenda investigações complementares para terrenos urbanos densamente ocupados. Em São Paulo, onde a infraestrutura enterrada é complexa e antiga, o georradar GPR se torna essencial. Com ele mapeamos tubulações metálicas e de PVC, galerias de águas pluviais, cabos de energia e até vazios causados por erosão subterrânea. A técnica é rápida e não invasiva: emitimos ondas eletromagnéticas de alta frequência (200 a 900 MHz) e registramos os reflexos em tempo real. O resultado é uma seção contínua do subsolo até 5 metros de profundidade, dependendo das condições do terreno. Antes de iniciar qualquer escavação, combinamos o GPR com calicatas exploratórias para validar pontos críticos.
Georradar GPR em São Paulo permite mapear tubulações e vazios até 5 metros de profundidade com resolução centimétrica, essencial para obras na malha urbana.
Procedimento e escopo
A cidade de São Paulo possui 12,4 milhões de habitantes e um subsolo marcado por sucessivas camadas de aterro, argila orgânica e areia. Nesse contexto, o georradar GPR opera com resolução centimétrica. Diferenciamos objetos metálicos de não metálicos, estimamos profundidade e dimensão de cada alvo. Em obras de túneis e estações de metrô, já localizamos antigas fundações de alvenaria e dutos de esgoto não cadastrados. O ensaio segue as diretrizes da ABNT NBR 16294, que padroniza a aplicação de GPR em geotecnia. Para complementar a investigação, realizamos também ensaios de permeabilidade de campo quando o solo apresenta variação textural. A mobilização é simples: uma equipe de dois técnicos opera o equipamento e processa os dados em campo. Os relatórios incluem perfis 2D e mapas de anomalias com coordenadas UTM.

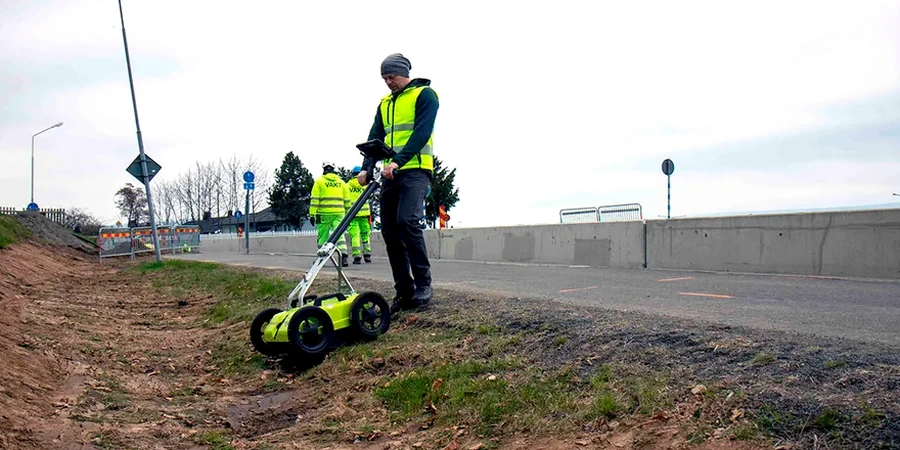

Imagem técnica de referência — São Paulo
Contexto geotécnico local
O crescimento desordenado de São Paulo ao longo do século XX deixou um legado de tubulações enterradas sem registro preciso. Obras de escavação para estações de metrô, edifícios e galerias de drenagem frequentemente interceptam dutos de gás, água e energia. Romper uma linha de alta tensão ou um gasoduto pode paralisar a obra, gerar multas elevadas e colocar vidas em risco. O georradar GPR reduz esse risco ao fornecer um mapa confiável do que está abaixo do asfalto. Com ele, planejamos o traçado de estacas e a profundidade de escavações com segurança. Em terrenos com histórico de desabamentos, a técnica auxilia na detecção de vazios e cavidades que comprometem a estabilidade futura.
Localizamos redes de água, esgoto, gás, energia elétrica e telecomunicações com GPR de 400 MHz. O laudo inclui profundidade e diâmetro estimado de cada tubulação.
02
Detecção de vazios e cavidades no solo
Identificamos bolsões de ar, cavernas e erosão subterrânea em terrenos de São Paulo. A técnica é essencial para áreas com histórico de desabamentos e recalques.
03
Mapeamento de fundações antigas e entulho enterrado
Em obras de retrofit ou demolição, localizamos sapatas, blocos de concreto e entulho enterrado. O GPR de 900 MHz fornece resolução centimétrica para camadas superficiais.
04
Inspeção de pavimentos e lajes
Avaliamos a espessura de pavimentos asfálticos e de concreto, além de detectar armaduras e vazios em lajes. Ideal para projetos de reforço estrutural em vias paulistanas.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Normas de referência
ABNT NBR 6122:2019 - Projeto e execução de fundações, ABNT NBR 16294 - Standard Guide for Using the Ground Penetrating Radar (GPR) for Geotechnical Applications, NBR 7187:2003 - Projeto de pontes de concreto armado e protendido
Dúvidas habituais
O georradar GPR funciona em todos os tipos de solo de São Paulo?
Sim, mas a profundidade de alcance varia conforme a condutividade elétrica do solo. Em argilas orgânicas e solos muito úmidos, típicos das várzeas paulistanas, o sinal pode atenuar mais rápido, limitando a profundidade a 2–3 metros. Em solos arenosos e secos, alcançamos 5 metros. Realizamos um teste rápido em campo para definir a antena ideal (200 ou 400 MHz) e ajustar os parâmetros de aquisição.
Qual a diferença entre o GPR e a sondagem SPT?
O SPT é um ensaio mecânico que mede a resistência do solo a cada metro, fornecendo amostras para classificação tátil-visual. Já o GPR é um método geofísico não invasivo que gera um perfil contínuo do subsolo, identificando objetos e estruturas enterradas. Ambos são complementares: o SPT indica a capacidade de carga; o GPR revela o que está no caminho da obra.
Quanto custa o serviço de georradar GPR em São Paulo?
O custo referencial para um levantamento com GPR em área urbana de São Paulo fica entre R$ 2.860 e R$ 17.880, dependendo do tamanho da área, da quantidade de perfis e da complexidade do pós-processamento. Consulte nossa equipe para orçamento detalhado baseado no seu projeto.
